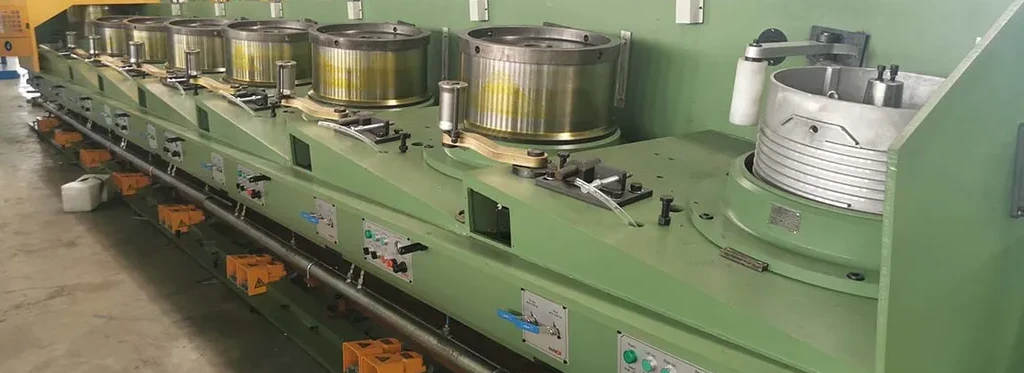

Волочение стальной проволоки — это сложный инженерный процесс, в котором каждый переход должен быть математически обоснован. Недавняя поездка нашей команды в Самарканд наглядно подтвердила: даже при использовании премиальных материалов ошибки в технологии могут парализовать работу цеха.
Наш клиент столкнулся с проблемой частых обрывов проволоки при попытке выйти на высокие скорости. При этом в производстве использовалась высококачественная сухая смазка TRAXIT G 57, способная работать на самых интенсивных режимах. Проблема заключалась в «фундаменте» — был неправильно рассчитан маршрут волочения.
Анализ исходного маршрута: в чем была ошибка?
Мы провели аудит последовательности обжатий для низкоуглеродистой стали (типа SAE 1006/1008) при волочении с катанки диаметром 5.2 мм до 2.8 мм.
Таблица 1. Исходный ряд переходов заказчика
| Переход | Диаметр (мм) | Обжатие по площади (%) |
| 0 (катанка) | 5.20 | — |
| 1-й переход | 4.80 | 14.8% |
| 2-й переход | 4.50 | 12.1% |
| 3-й переход | 4.20 | 12.9% |
| 4-й переход | 3.80 | 18.1% |
| 5-й переход | 3.50 | 15.2% |
| 6-й переход | 3.20 | 16.5% |
| 7-й переход | 2.80 | 23.4% |
При анализе этого ряда переходов стали очевидны две системные ошибки:
- Слишком легкий первый переход (14.8%): Первый переход является критическим, так как это «шок» для первичной структуры металла. Низкое обжатие в начале не обеспечивает достаточную «сквозную» деформацию. В результате деформация концентрируется в поверхностных слоях, что ведет к неоднородности структуры и риску появления поверхностных дефектов.
- Пиковая нагрузка в конце (23.4%): По мере прохождения через фильеры сталь подвергается наклепу (деформационному упрочнению). К последнему переходу проволока становится максимально твердой и теряет значительную часть пластичности. Давать максимальное обжатие на самом твердом этапе — значит провоцировать обрывы и критический износ инструмента.
Наша рекомендация: конусный маршрут волочения
Для исправления ситуации мы внедрили конусный (сужающийся) маршрут волочения, где интенсивность деформации снижается по мере роста твердости металла.
Таблица 2. Новый ряд переходов (рекомендация The Greaseman)
| Переход | Диаметр (мм) | Обжатие по площади (%) |
| 0 (катанка) | 5.20 | — |
| 1-й переход | 4.60 | 21.7% |
| 2-й переход | 4.20 | 16.6% |
| 3-й переход | 3.80 | 18.1% |
| 4-й переход | 3.50 | 15.2% |
| 5-й переход | 3.20 | 16.5% |
| 6-й переход | 3.00 | 12.1% |
| 7-й переход | 2.80 | 12.9% |
Почему этот маршрут эффективнее?
- Максимальное обжатие в начале (21.7%): Позволяет эффективно «проработать» ядро проволоки, пока металл еще мягкий. Это снижает процент неоднородной деформации и улучшает механические свойства готового продукта.
- Постепенное снижение нагрузки: К финишу обжатие снижается до 12.9%. Это щадящий режим для уже упрочненного металла, который минимизирует внутренние напряжения и предотвращает обрывы даже при значительном увеличении скорости.
Примечание: для сохранения простоты изложения мы намеренно не рассматриваем в этой статье углы волок, зону контакта и дельта-параметр. Эти темы будут подробно разобраны в наших следующих публикациях.
Факторы достижения высоких скоростей
Как только ряд переходов приведен в норму, основными лимитирующими факторами становятся смазка и охлаждение.
1. Смазка и носитель
Для эффективной работы сухой смазки необходим надежный «носитель». Мы рекомендуем солевой концентрат TRAXIT ZEL 760 AB. Он создает микропористую поверхность, которая «захватывает» и удерживает смазку, обеспечивая стабильную гидродинамическую пленку. Использование аппликатора смазки Wilco позволяет принудительно уплотнять слой мыльного порошка перед входом в плашку, что критически важно для предотвращения сухого трения на высоких скоростях.
2. Охлаждение и температурный режим
Энергия деформации превращается в тепло. Если температура проволоки превышает критический порог, свойства материала и смазки резко ухудшаются.
- Температурный предел: Нагрев проволоки выше 170°C ведет к деформационному старению и резкой потере пластичности.
- Риски: Перегрев приводит к плавлению смазки в мыльнице и образованию «корок» или «колбасок», что моментально вызывает обрыв.
Экспертиза в Узбекистане и Центральной Азии
Рынок производства метизов в Узбекистане и по всему региону стремительно растет. Чтобы оставаться конкурентоспособными, предприятиям необходимо переходить на научные методы проектирования переходов и качественные расходные материалы.
Правильный маршрут волочения в сочетании с технологиями TRAXIT позволяет не просто «тянуть проволоку», а делать это максимально быстро, качественно и экономично.
Важно: Компания ООО The Greaseman является официальным дилером TRAXIT. Мы не просто продаем смазки, мы проектируем эффективные технологические процессы для вашего бизнеса.
