Введение: Миф об абсолютной герметичности
В индустрии часто можно услышать термин «абсолютно герметичный» или «нулевая утечка», однако такие утверждения не являются адекватной основой для технических спецификаций. Ни одна вакуумная система или устройство не могут быть абсолютно герметичными в строгом физическом смысле, и на практике этого и не требуется. Основное правило гласит, что скорость утечки должна быть достаточно низкой, чтобы не влиять на требуемое рабочее давление или газовый баланс внутри емкости.
Утечка определяется как отверстие в стенке или барьере, через которое газы, жидкости или твердые частицы могут нежелательным образом проникать внутрь или выходить наружу. Задача инженера — не искать несуществующий «ноль», а гарантировать, что уровень натекания находится в допустимых пределах для конкретного применения.
Физика процесса: Как мы измеряем невидимое
Для количественной регистрации утечек в вакуумной технике введено понятие скорости утечки (qL), которая измеряется в мбар·л/с. Эта величина показывает, какое количество газа проходит через стенки сосуда. Утечка в 1 мбар·л/с означает, что в замкнутом вакуумированном сосуде объемом 1 литр давление вырастает на 1 мбар за одну секунду.
Чтобы понять масштабы, с которыми работают специалисты, полезно знать классификацию герметичности. Например, понятие «водонепроницаемость» соответствует утечке менее 10⁻² мбар·л/с, в то время как «газонепроницаемость» требует уровня ниже 10⁻⁷ мбар·л/с. Для «технически абсолютно герметичных» систем этот порог еще ниже — менее 10⁻¹⁰ мбар·л/с.
Важно помнить, что даже отверстие диаметром всего 1 микрометр (0,001 мм) создает утечку порядка 10⁻⁴ мбар·л/с, что для вакуумной техники уже является огромной дырой.
Базовые методы поиска: С чего начать?
Наиболее простое разделение методов течеискания основано на том, используется ли специальное оборудование или нет.
Для систем, находящихся под избыточным давлением, часто применяют метод обмыливания или пенные спреи. Принцип прост: на подозрительные участки, такие как сварные швы или фланцы, наносится раствор поверхностно-активных веществ. Выходящий газ образует мыльные пузыри, указывающие на место утечки. Хотя этот метод доступен, он имеет ограничения: обнаружение малых утечек занимает много времени и сильно зависит от внимательности оператора. Чувствительность метода ограничена уровнем около 10⁻³ — 10⁻⁴ мбар·л/с. Для повышения надежности таких проверок мы рекомендуем использовать профессиональные Weicon Leak detection, которые создают устойчивую пену.
Для вакуумных систем стандартом является метод натекания давления (Pressure rise test). В этом случае клапан откачки закрывается, и измеряется время (Δt), за которое давление вырастает на определенную величину (Δp). Скорость утечки рассчитывается по формуле qL = V · (Δp / Δt), где V — объем резервуара. Этот метод позволяет определить наличие утечки, но не ее местоположение. Кроме того, рост давления может быть вызван дегазацией стенок сосуда, которую сложно отличить от реальной утечки без построения графика зависимости давления от времени.
«Золотой стандарт»: Гелиевое течеискание

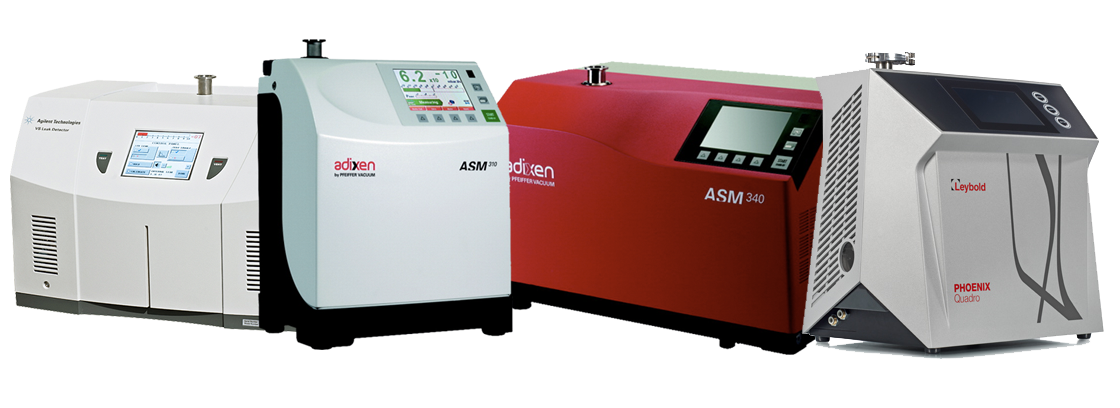

Наиболее чувствительным и широко используемым методом в промышленности является обнаружение тестового газа с помощью масс-спектрометра. Гелий зарекомендовал себя как идеальный пробный газ, так как он химически инертен, не взрывоопасен, не токсичен и содержится в атмосфере в ничтожно малой концентрации (всего 5 ppm).
Благодаря малому размеру атомов гелий проникает через мельчайшие каналы гораздо быстрее воздуха, что делает течеискание более чувствительным. Сердцем современного течеискателя является масс-спектрометр с магнитным секторным полем 180°, который разделяет ионы по их массе. Ионы гелия движутся по круговой траектории и попадают в ловушку ионов, создавая электрический сигнал, пропорциональный величине утечки. Нижний предел обнаружения для таких приборов составляет порядка 10⁻¹² мбар·л/с.
Стратегии поиска: Вакуум или Щуп?
При использовании гелиевых течеискателей применяют две основные методики.
Вакуумный метод (метод обдува) используется, когда давление внутри объекта ниже атмосферного. Течеискатель подключается к вакуумированному объекту, а оператор снаружи обдувает подозрительные места тонкой струей гелия из пистолета-распылителя. Это наиболее чувствительный способ локализации дефектов. Например, PHOENIX Quadro
Метод щупа (Sniffer technique) применяется для объектов под избыточным давлением. Объект заполняется гелием, и оператор водит специальным щупом-сниффером вдоль швов, собирая выходящий газ. Чувствительность этого метода ограничена фоновым содержанием гелия в воздухе и обычно составляет около 10⁻⁷ мбар·л/с. Например, S‑TL 4 – Sniffer Test Leak with Helium Gas Reservoir
Промышленные решения: Противоток и Парциальный поток
Современные течеискатели, такие как PHOENIX, используют схему противотока (counter-flow). В этой конфигурации масс-спектрометр откачивается собственным высоковакуумным насосом, а тестовый газ подается на вход турбомолекулярного насоса. Легкий гелий проникает «против течения» насоса к масс-спектрометру, в то время как тяжелые газы (пары масла, вода) задерживаются. Это защищает прибор и позволяет начинать тесты при более высоком давлении на входе.
Для проверки больших объемов используется режим парциального потока (partial-flow) с дополнительным насосом. Поскольку основной поток газа идет через вспомогательный насос, в течеискатель попадает лишь часть гелия. Это немного снижает чувствительность, но значительно сокращает время отклика и общее время цикла проверки.
Заключение
Выбор метода течеискания всегда зависит от конкретной задачи: ищете ли вы микротрещину в вакуумной камере или проверяете герметичность фитинга на газовой трубе. Однако масс-спектрометрический метод с использованием гелия на сегодня остается самым универсальным и точным инструментом для гарантии качества.
Мы предлагаем полный спектр решений для течеискания в Узбекистане и Центральной Азии:
- Портативные гелиевые течеискатели для мобильных сервисных работ.
- Промышленные стационарные течеискатели для интеграции в производственные линии.
- Калибровочные течи и аксессуары для настройки оборудования.
Нужна консультация? Свяжитесь с нами, и наши инженеры помогут рассчитать необходимую чувствительность и подобрать идеальный прибор под ваши задачи. Смотреть каталог течеискателей.
